Golf7 ラゲッジランプ増設 2016/4/16

ラゲッジの左サイドにもラゲッジランプを増設

標準のラゲッジランプは右サイドについていて、Wバルブなこともあってきわめて暗い感じですよね? バルブだけをLEDに換えてとりあえず白く明るくはなったのもの、まだ不十分な照明状態でした。改善のために左サイドにもランプを追加することに、、、
家にあるものだけでお金をかけずにやることを考えました。前車で使ってて使わなくなったLEDがいくつかあったりするので、これを再利用したいというのも目的の一つ。

右サイドの標準ランプと同様に、左サイドの下向きの通気口のメッシュに取り付けました。ここなら覗きこまなければ見えない位置なので、かっこ悪くてもOKということで。

【PR】

部品は再利用で

家にあるものを再利用ってことで、ケースには、miniDVのカセットケースを選択。LEDは、以前レガシィにつけていたT10-36mmFestonの5050チップ8連タイプを分解して使用することに決定。Feston球の電極部分は、半田ゴテをあてると簡単に外れます。

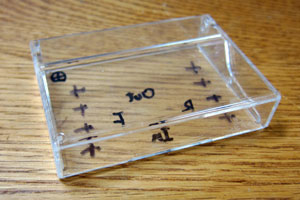

ケースはminiDVカセットケース

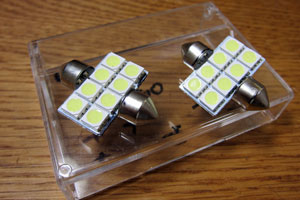

5050チップ8連のT10-36mmを二つ再利用

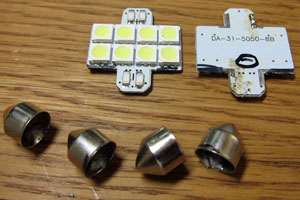

電極のキャップを半田ゴテで剥がす

LED基板に直接配線

次に裏側の電極パターンに配線を半田付けです。(+)と(-)さえ間違わなければ大丈夫。一応点灯を確認です。

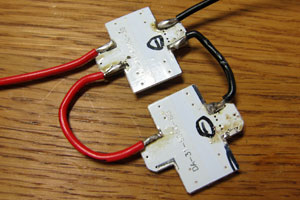

裏側に配線を半田付け

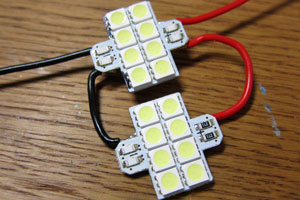

表側はこんな感じ

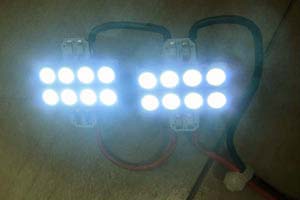

点灯確認
あとは、ケースに入れて両面テープで貼っちゃいます。ちょっと曲がっちゃいました。が気にしないということで。

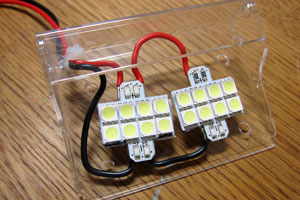

ケースに挿入 両面テープ固定

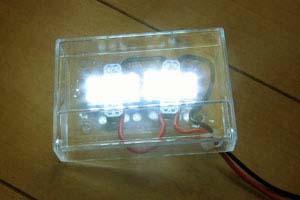

再度点灯確認


車に装着

ランプ電源は"バックアラーム"を設置した時に、右サイドのラゲッジランプ配線を分岐して左サイドまで引き回してあったので、ギボシ端子で接続。あとはケースをこのメッシュに固定するのがちょっと苦労しましたが、結束バンド(インシュロック)を回しこんで縛りつけちゃいました。これで完成!両サイドにランプがあると影もできにくくなり、いい感じです。

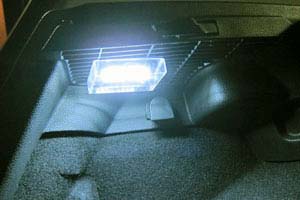

ラゲッジに装着 下から覗くと

明るいけどちょっと青い感じですね

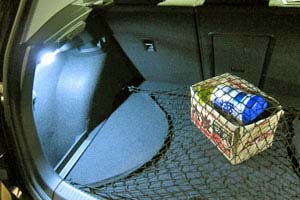

両サイドにランプついたのでいい感じ
