Golf7 ストップランプモニター 2016/6/19

ACC走行時に、いつストップランプが点灯しているのが?気になる

ACCは実に便利だが、こちらが何もしてないのに減速したり、ブレーキをかけたりする。だんだん慣れてきたのはいいけど、ストップランプっていつ点灯してるのか?が気になる。ちゃんと後ろの車に減速の情報は伝わってるんだろうか?ということ。自分でブレーキ踏まないから、なんとなく不安ですよね?? ハイマウントストップランプの信号から分岐すれば+12Vの信号とれることはわかったが、どこにインジケーターを設置するのか?数か月悩んでいました。それでようやく結論が出ました。それはライトスイッチ

ストップランプも灯火類なので、ここにあっても不自然じゃないでしょ!ってことで。ライトスイッチをはずして裏返すと、丁度AUTOポジションの反対側だけ、少し本体が欠けている部分があります。このスペースに赤色LEDを入れちゃうことにしました。表面の黒い塗装は、ドリルで一気に塗装だけウィーンって感じで削りました。これでここから赤色の光が透過することになります。

*ライトスイッチの外し方:セレクターを"O"の位置にして、そのまま押し込む→右に少し回すと簡単に抜き出すことができます。あとは配線コネクターをはずせばスイッチユニットが取り出せます。

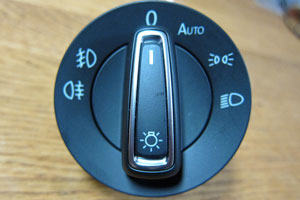

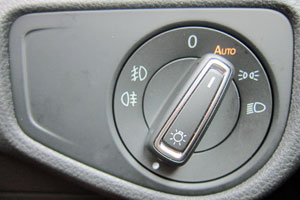

ライトスイッチ

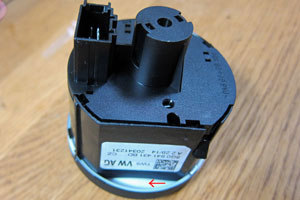

裏面 ここにLEDを設置する

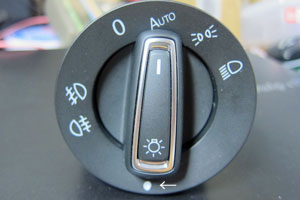

ドリルで表面の塗装を剥がした

【PR】

赤色LEDをインストール

ユニバーサル基板を小さく切って、LEDを半田づけして、あとは配線を引き出します。次に両面テープでライトスイッチの本体に貼り付けちゃうだけです。表面の塗装剥がした部分にLEDが当たるように、うまく位置合わせをするとばっちりでした!

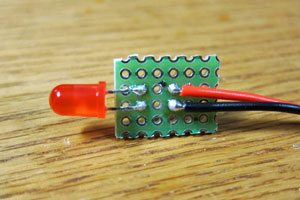

基板にLEDと配線を

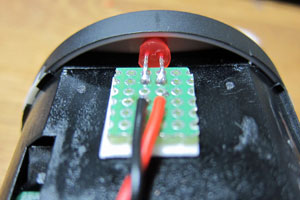

両面テープで貼り付け

試点灯 ばっちりです


ストップランプ信号の取り出し

ストップランプ信号は、ハイマウントストップランプの出力信号を使います。ストップランプの信号はスモールランプ時も点灯しちゃうので使いにくいと思います(ゴルフのストップランプはシングルフィラメントでパルスのデューティを制御してスモールとストップを制御しているようです)。ハイマウントストップランプの信号は、助手席側ダッシュパネルのサイドパネルの奥にあるBCM(Body Control Module)のコネクタから取り出しました。3つコネクタが並んでいますが、一番奥(車のフロント側)のAコネクタの#57 (白い配線) がハイマウントストップランプの信号線です。今回はここからエレクトロタップで引き出しました。配線分岐したあと、このコネクターを元に戻すのは結構骨が折れます。左手の感覚だけで定位置にぴったり持っていかないと、なかなか収まりません。力は要らないのですが、位置と角度合わせは厳しいですね。

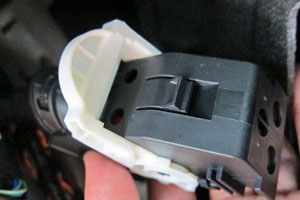

BCMのコネクタ 一番奥のコネクタです

コネクタを外して下に引き出すと

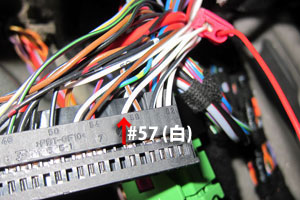

#57(白)から分岐

完成

さてGolfに実装後です。さりげなくブレーキに反応して点灯しています。目立ち過ぎず、ちょうどいい感じ。後付け感は最小限にできたと思ってます! AUTO HOLDでブレーキがかかってる時もちゃんと点灯してることが確認できました。今まで、なんとなく信号待ちで止まっているとき、自分はブレーキ踏んでないので、ストップランプ点灯しているのか?不安でした。


走行時

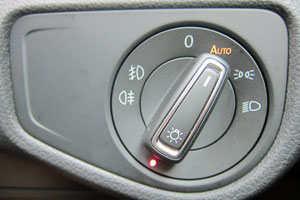

ブレーキ時


ムービーを撮ってみました。

◆ストップランプモニターのムービー
