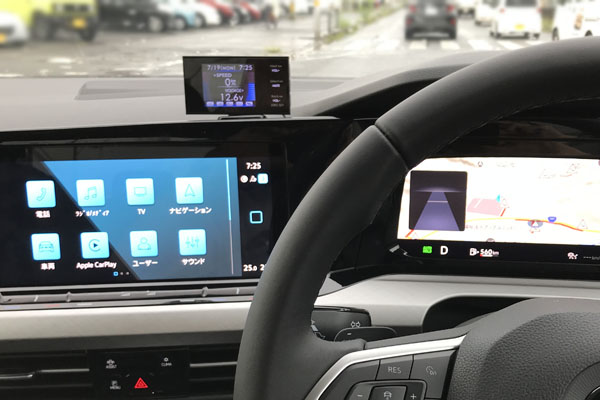

前車のGolf7から移植でCOMTECH ZERO 32Vを設置した。インフォテイメントディスプレイの上においてみたが、ちょっとうるさい感じがしないでもない。このディスプレイの裏は、30mmほどの幅で深さが20mmの溝になっている。40x32x20mmサイズのゴムをDIY店で調達して探知機の下に敷いて土台とした。
メインディスプレイの裏は配線が通るので、ここを通してサイドパネルまで引きまわせます。
電源は、OBD端子の裏からとることにした。運転席側のサイドパネルを内張りはがしツールで外す→OBDコネクターを外してサイドパネル側に引き出してしまえば作業が楽。OBDコネクターは、ロックを外して右にスライドすると簡単に外れる。VolkswagenのOBDは、1番Pinの黒/青コードがアクセサリー電源(IG ONで+12V)なので(1PinはVender Option)、ここから分岐コネクターを使って分岐。ちなみに、16番Pinが常時+12V(赤いコード)。アースは、メタルフレームについてるビスにくわがた端子でかませる。Golf7ではこの一にコインボックスがあったが、これがなくなったので、ここのスペースはぽっかりあいたままです。余った配線はなんなくおさまります。

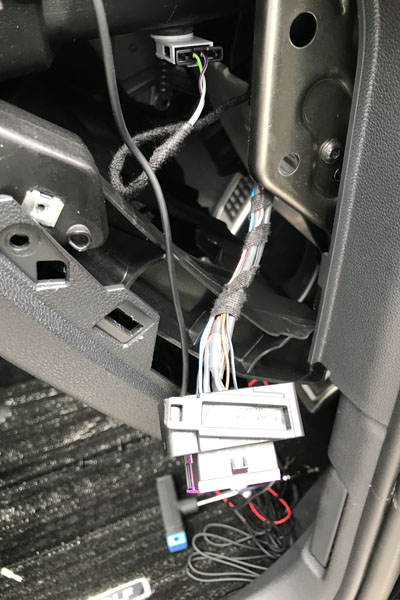

OBDコネクタを引き出す

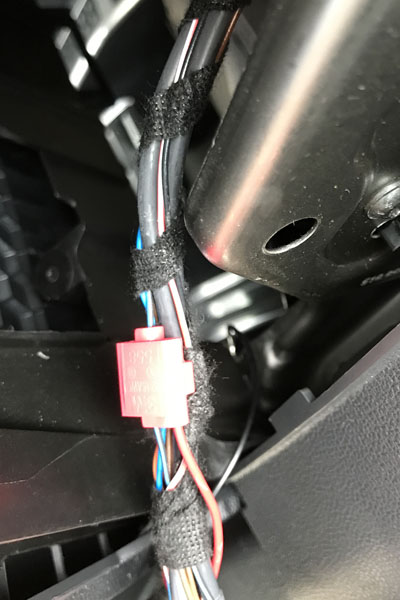

1pinからACC電源分岐

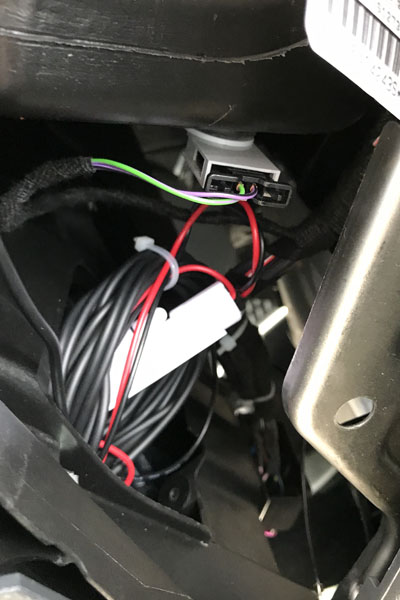

余った配線はまるめてここへ
